Aydınlatma Planı çizmesi gereken arkadaşlar için internette biraz araştırma yaptım fakat bunun için net olarak paylaşabileceğim bir içerik bulunmamaktaydı. Son olarak yabancı bir içerikte denk geldiğim Aydınlatma Planı çizimi dosyasını ve youtube üzerinden aydınlatma planı eğitimi için video hazırlamış bir arkadaşın içeriğini paylaşacağım.

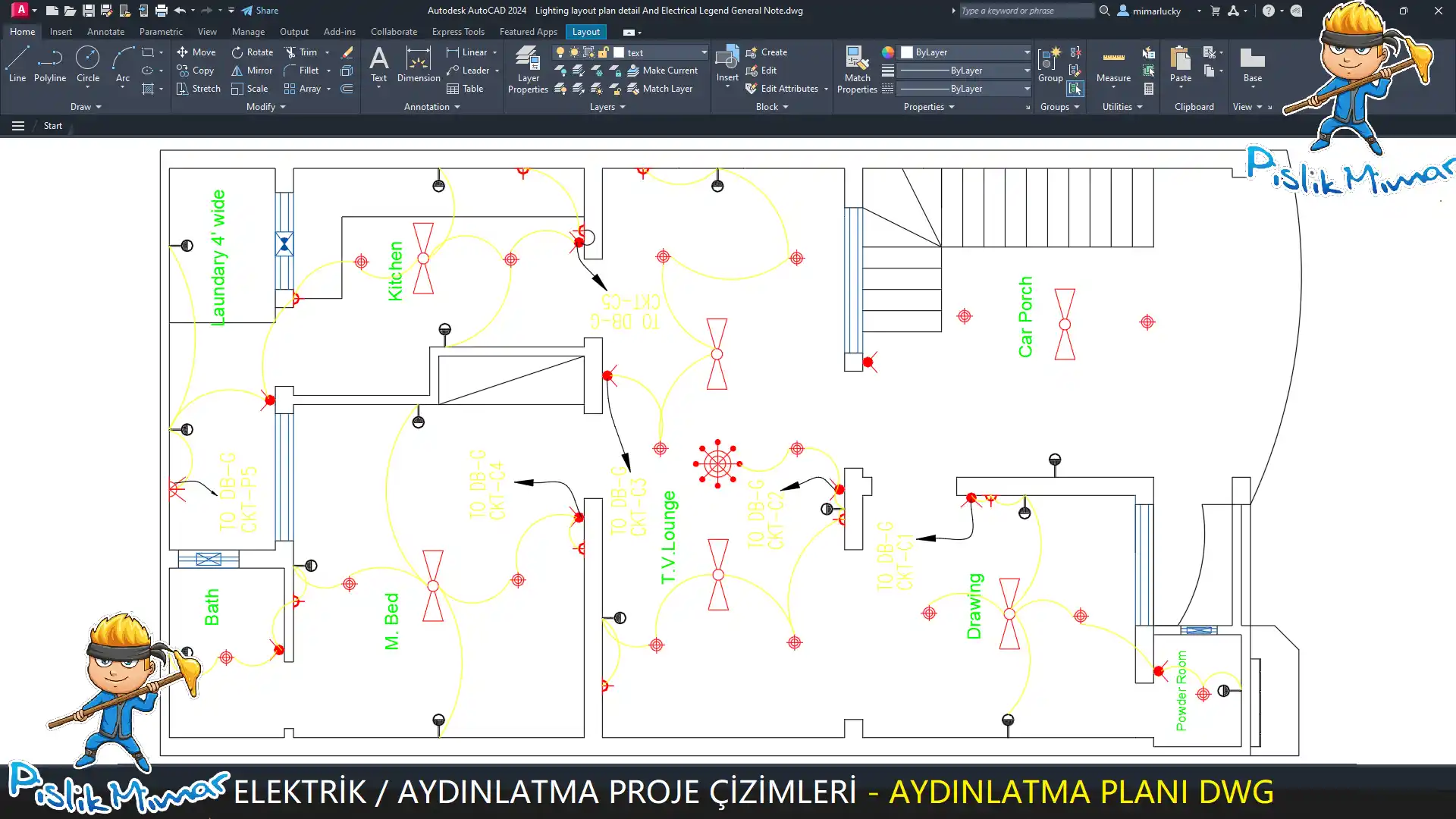

Aydınlatma Planı DWG

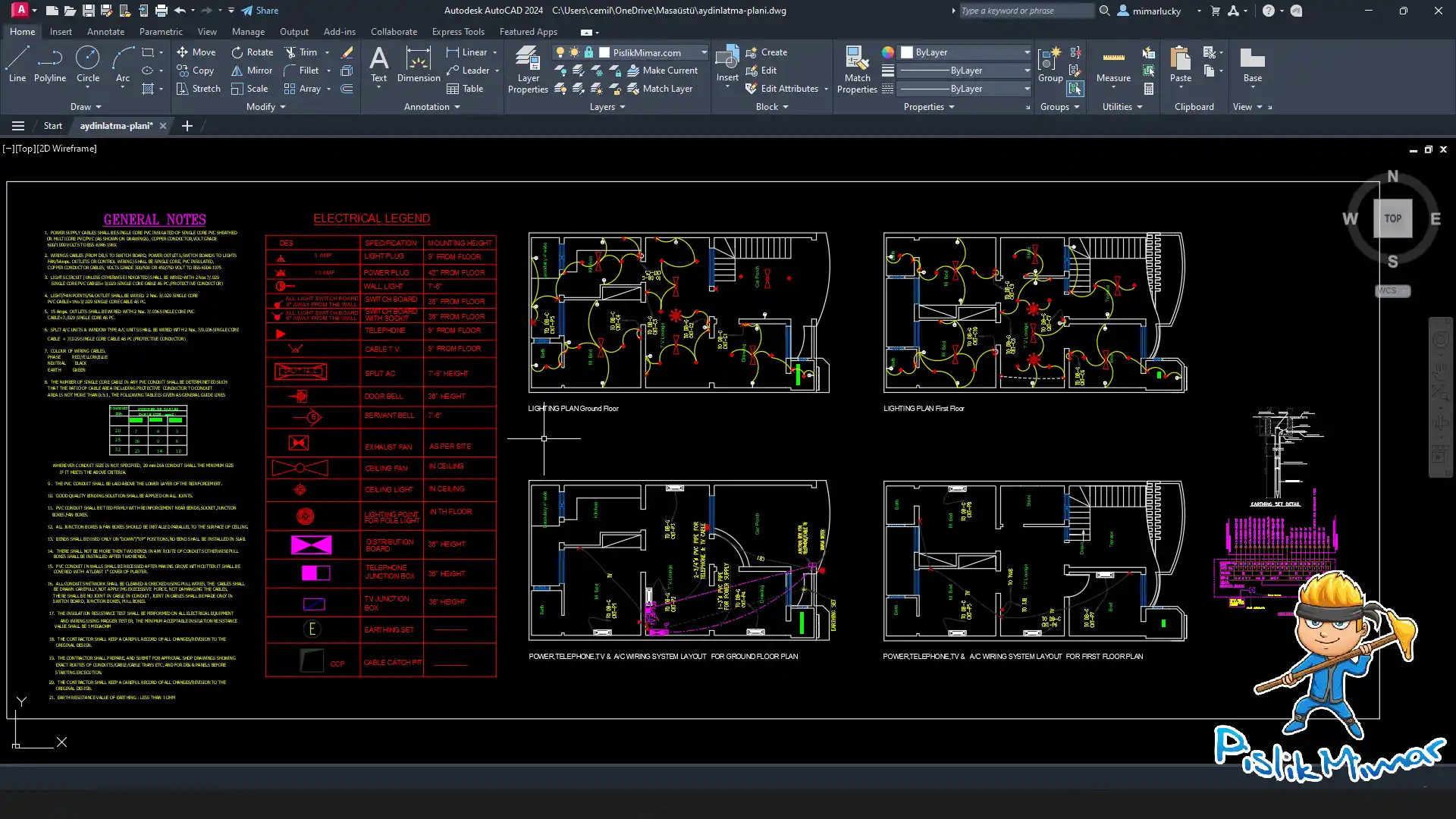

İndireceğiniz aydınlatma projesi içerisinde 4 farklı kat planının elektrik – aydınlatma sisteminin tasarlanmış hali ve lejant çizimleri yer almaktadır.
İndirme Bağlantısı: 👉 Aydınlatma_Plani.dwg
Dosya İçeriği: Aydınlatma Planı Proje Çizimleri
Kategori: 👉 Mimari Proje Tefrişleri / Kısmi Plan Çizimleri
Dosya Türü: AutoCAD Programı, DWG Sürümü
Dosya Boyutu: 243 kb.
Nasıl Çizilir? (Detay Video Eğitimi)
Genelde Mimarlık veya İç Mimarlık okuyan arkadaşlara sürekli ödev verilir, pek fazla detay anlatılmayıp araştırmaları istenilir. Bunun için Aydınlatma Tavan Planı – Aydınlatma Plan çizimi için hazırlanmış eğitim videosunu paylaşıyorum. Umarım işinize yarayacaktır.
Aydınlatma projesi oluştururken öncelikli olarak dikkate alınması gereken hususlar:
- Mekanın fonksiyonuna ve kullanıcı ihtiyaçlarına göre doğru aydınlık seviyesi (lüks) hesaplaması,
- En uygun armatür ve ışık tipi seçimi, teknik projelerde standart sembollerin kullanılması ve
- Aydınlatma otomasyon senaryolarının hazırlanmasıdır.
Bu süreçte, geçerli aydınlatma standartları, Dialux ve Relux gibi profesyonel 3D aydınlatma hesaplama ve görselleştirme programları ile kapsamlı CAD tefriş kütüphaneleri, projenin teknik kalitesini belirleyen temel altyapıyı oluşturur.
Temel Aydınlatma Prensipleri (Tasarım Aşaması)
- Fonksiyonel Aydınlatma: Çalışma alanlarında yüksek lüks (min. 500 lx), dinlenme alanlarında loş ışık.
- Katmanlandırma: Genel (genel aydınlatma), Görev (task lighting) ve Vurgu (accent) aydınlatmalarının dengelenmesi.
- Renk Sıcaklığı (Kelvin): Konutlarda sıcak (2700K-3000K), ofislerde nötr/beyaz (4000K) ışık kullanımı.
- Armatür Seçimi: Projenin tarzına uygun (spot, sarkıt, gizli ışık, aplik) ürünlerin belirlenmesi.
Yukarıda sizlerle paylaştığım benzer kısmi proje çizim ve detayları için Mimari Proje Tefrişleri kategorimizi ziyaret edebilirsiniz. İyi çizimler 😊
